東工大 ScienceTechno × 緑が丘文化会館 企画

ピンホールカメラを作ろう！

印画紙の仕組み

今回の講義では、白黒の画像が撮影できる「モノクロ印画紙」を使いました。 この印画紙に光が当たったとき、内部ではどのような反応が起こっているのか見てみましょう。 「カメラ」というのはご存じのように写真を写す機械のことです。

まずは印画紙の構造の説明です

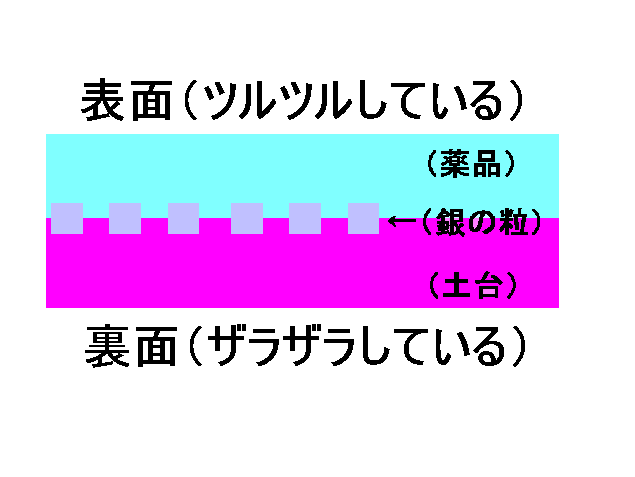

左の断面図のように、印画紙には表と裏があります。 薬品の層があり、ツルツルした触感があるのが表です。 一方、土台の層があり、ザラザラしているのが裏です。
さらに、薬品の層と土台の層の間には銀の粒がたくさんあります。

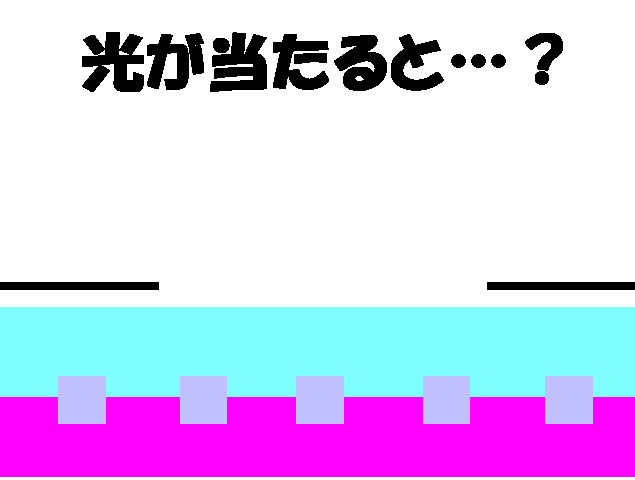

印画紙に光を当てると…？

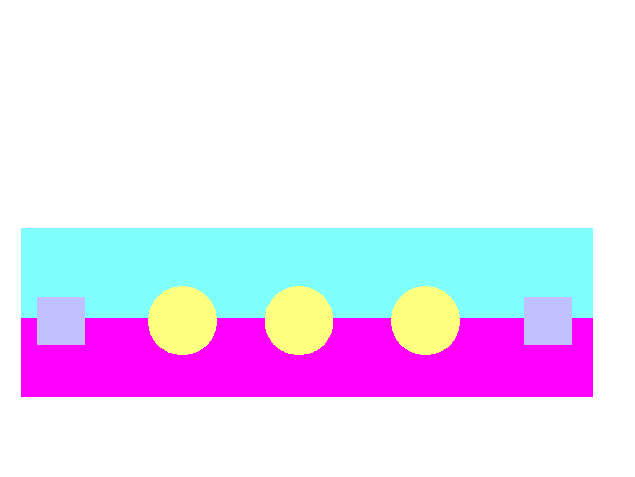

右の図のように印画紙に光が当たると、薬品の作用によって中にあった銀の粒（■）が 違う形（●）に変化します。光が強く当たった所ほど、多くの銀が変形します。
でもこの時点はまだ、■と●の色の違いは、外から見ただけでは分かりません。

写真を現像する

印画紙にただ光を当てただけでは、印画紙の上に画像を写すことは出来ません。 そこで画像を写すためには、フィルムの現像という作業が必要になってきます。

ただし現像の作業は必ず周りを暗くして、赤いライトの下で行うようにします。
これは、余計な光が当たってこれ以上■が●になるのを防ぐためです。
印画紙にただ光を当てただけでは、印画紙の上に画像を写すことは出来ません。

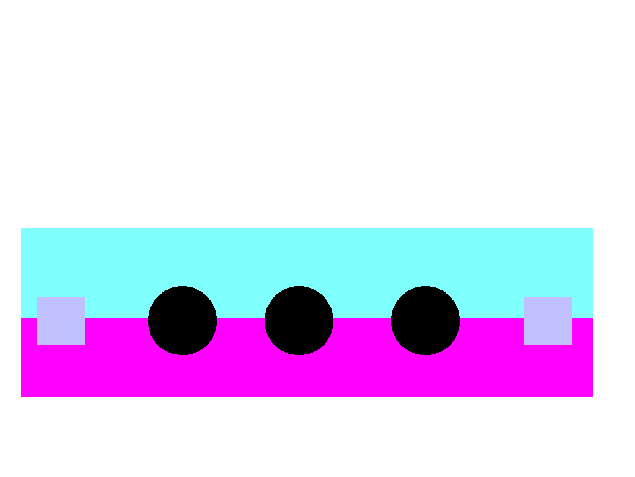

まず、撮影した印画紙を現像液という薬品にひたします（右の図で印画紙を囲んでいる青いものが現像液です）。 すると、変形した銀（●）だけが黒い色に変化します。
変形した銀（●）がたくさんある場所は黒っぽく、少ない場所は白っぽくなります。 この色の濃さの度合いによって、画像が生まれるのです。

次に、印画紙を停止液という薬品で洗った後、定着液という薬品にひたします。 すると印画紙の土台の上から、変化していない銀の粒（■）と薬品の層がはがれていきます。
銀の粒（■）と薬品が完全に印画紙から取れたら、現像の作業は終了です。

ここまでくると、もう印画紙上に■は存在しないので、 周りを明るくしても大丈夫です。
